1、概述
智能型馬達保護器適用于額定電壓至AC 690V、額定電流至AC 800A、額定頻率為50/60Hz的電動機。產品體積小,結構緊湊,安裝方便,在低壓控制終端柜和1/4模數及以上各種抽屜柜中可直接安裝使用,提高了控制回路的可靠性和自動化水平。

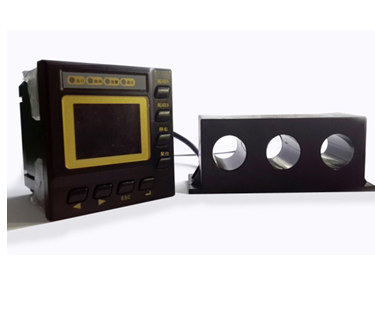

采用分體的產品結構形式,包括主體(保護測量控制功能模塊)、互感器模塊。根據需要選配的功能模塊或附件,與接觸器、電動機起動器等電器元件構成電動機控制保護單元,有遠程自動控制、現場直接控制、面板指示、信號報警、現場總線通信等功能。適用于煤礦、石化、冶煉、電力、船舶、以及民用建筑等領域。
1.1 電動機保護器符合相關標準中的要求
GB/T14048.1—2000低壓開關設備和控制設備 總則
GB14048.4—2003低壓開關設備和控制設備 機電式接觸器和電動機起動器
GB14048.5—2001低壓開關設備和控制設備 控制電路電器和開關元件
第1部分:機電式控制電路電器
GB14048.6—1998低壓開關設備和控制設備 接觸器和電動機起動器
第2部分:交流半導體電動機保護器和起動器
GB/T17626.2—1998靜電放電抗干擾試驗
GB/T17626.3—1998射頻電磁場輻射抗擾度試驗
GB/T17626.4—1998電快速瞬變脈沖群抗擾度試驗
GB/T17626.5—1998浪涌(沖擊)抗擾度試驗
1.2產品結構特點
產品的主體模塊采用嵌入式安裝,電流互感器固定安裝方式。根據電機額定電流大小選擇合適的電流互感器。
2、產品特點
◆輔助電源:AC/DC 85~270V。
◆測量功能分為基本測量(電流參數)和增選測量(電壓、功率、電能、零序/漏電)。
◆具有速斷、過載、過流、欠載、缺相、不平衡、剩余電流(接地/漏電)、外部故障、啟動過長、過壓、欠壓、欠功率、失壓重啟、tE時間等全面的電動機綜合保護功能。
◆8路DI無源干節點輸入,信號電源采用內置DC15V電源。
◆4路DO輸出,滿足直接起動,星三角起動,自耦降壓起動,軟起動等多種起動方式,通過通訊總線可實現遠程主站對電動機進行實時遙控“啟/!辈僮鳌
◆抗晃電確保電動機運行不間斷,重啟動功能在短時欠壓、失壓時用于電動機分批重起。
◆具有標準的RS-485通訊接口,采用MODBUS-RTU通訊協議,保證了上位機通訊的快速可靠。
◆具有DC4-20mA模擬量輸出接口,直接與DCS系統相接,可實現對現場設備的監控。
◆具有系統時鐘和50次事件記錄功能,系統時鐘記錄當前時間(年、月、日、時、分、秒、毫秒);故障記錄功能記錄電動機發生故障的時間,故障原因。
◆顯示部分采用中文點陣液晶屏,界面友好。
◆可以替代各種電量表、信號燈、熱繼電器、電量變送器等常規元件,減少了柜內電纜連接及現場施工量,可靠性和綜合性價比遠高于傳統方案。
3型號說明
|
|
5
|
C
|
T
|
L
|
|
|
型
號
|
互
感
器
型
號
|
通
訊
|
變
送
|
漏
電
/
零
序
|
|
L:漏電/零序兩者只能任選一種
|
|
一路變送4-20mA輸出
|
|
1路RS485通訊
|
|
5A;25A;50A;100A;200A;300A;400A;500A;800A
|
|
智能型馬達保護器
|
注: 1、剩余電流分為接地電流和漏電流,二者只能選其一。接地電流采用三相電流矢量和疊加而成;漏電流通過使用剩余電流互感器檢測,在訂貨時注明漏電流信號量程,便于出廠設置。
|
