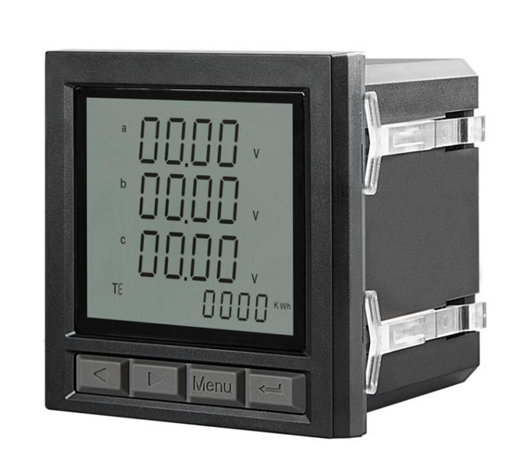

三相智能儀表采用現代數字信號處理芯片，能夠精確穩定地測量電網中的常用電力參數：電壓、電流、有功、無功、功率因數、頻率。具有精度高、穩定性好、抗震動等優點，可直接替代原有指針式儀表。輸入/輸出接口最多可配備：一路數字通迅接口、二路開關量輸入、二路開關量輸出、三路模擬量輸出。作為一種先進的智能化、數字化的電網前端采集單元，已廣泛應用于各種控制系統、SCADA系統和能源管理系統中、變電自動化、配電網自動化、小區電力監控、工業自動化、智能樓宇、智能型配電房、開關柜中，具有安裝方便、接線簡單、維護方便，工程量小、現場可編程設置輸入?yún)?shù)、能夠完成與業界同PLC、變頻器、工業控制計算機通訊軟件的組網通信。產品符合GB/T22264.1-2008、GB/T13978-2008。
可選儀表類型： （1）三相電壓表 （2）三相電流表 （3）三相有功表
（4）三相無功表 （5）三相功率因數表 （6）三相組合表
說明：1.五種外形尺寸（48外形、72外形、80外形、96外形、120外形）。
2.儀表顯示方式有LED和LCD兩種，其中48外形僅支持LCD顯示。
3.48外形僅支持三相電壓表及三相電流表。
以上選型詳見本公司的選型手冊。
二、技術參數
|
性能
|
參數
|
|
輸 入 測
量 顯 示
|
電壓
|
網絡
|
三相三線、三相四線
|
|
額定值
|
AC100V/380V
|
|
過負荷
|
1.2倍額定值（連續）; 2倍額定值/1 秒
|
|
功率
|
<0.4VA(每相)
|
|
阻抗
|
>500kΩ
|
|
精度
|
RMS測量，精度等級0.2
|
|
電流
|
額定值
|
AC
1A/5A
|
|
過負荷
|
1.2 倍額定值（連續）; 10倍額定值/1 秒
|
|
功率
|
<0.2VA（每相）
|
|
阻抗
|
<2mΩ
|
|
精度
|
RMS測量，精度等級0.2
|
|
頻率
|
45~65Hz
|
|
功率
|
視在功率，有功精度0.5級，無功精度1.0級
|
|
電源
|
工作范圍
|
AC/DC85~265V
|
|
功耗
|
≤5VA
|
|
環境
|
工作環境
|
-10~55℃
|
|
儲存環境
|
-20~75℃
|
|
相對濕度
|
5%～95%，不結露
|
|
海拔高度
|
≤2000m
|
|
安全
|
耐壓
|
電壓、電流信號，電源，開關量輸出，開關量輸入、模擬量輸出、RS485接口為1組，四組中任意兩組之間2kV/Min
|
|
絕緣
|
輸入、輸出、電源對機殼>100MΩ
|
|
功能模塊
|
開關量輸入
|
無源干接點
|
|
開關量輸出
|
越限報警或遙控繼電器輸出容量AC5A/250V,DC5A/30V
|
|
變送輸出
|
0-20mA/4-20mA/0-5V/0-10V,可編程設置變送選項和對應輸出值
|
|
RS485通訊
|
Modbus-RTU通訊協議
|
|
